Présentation du produit

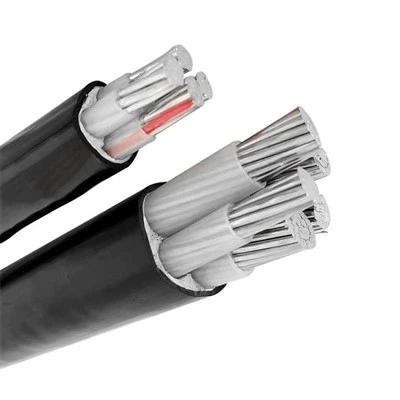

Le câble XLPE à gaine PVC isolée XLPE à conducteur en aluminium YJLV est un produit de transmission de puissance blindé haute-performance, spécialement conçu pour les scénarios de distribution d'énergie, de photovoltaïque et de centrale électrique. En tant que câble de conduction en aluminium haut de gamme, il adopte de l'aluminium de haute-pureté comme conducteur, ce qui garantit une conductivité électrique stable et une rentabilité-, répondant parfaitement aux exigences strictes de transmission d'énergie des acheteurs industriels mondiaux. Ce câble à haute armure est équipé de types d'armure personnalisables (SWA/STA/AWA/ATA) et d'une double isolation XLPE et d'une protection de gaine en PVC, résistant efficacement aux dommages mécaniques externes, à la corrosion et à l'humidité, garantissant un fonctionnement fiable à long terme dans divers environnements de travail difficiles. Avec une large gamme de sections transversales et de configurations de noyau personnalisables, il s'adapte aux niveaux de tension BT, MT et HT, offrant ainsi des solutions flexibles pour différentes échelles de projets.
Spécifications techniques
|
Paramètre |
Spécification |
Paramètre |
Spécification |
|
Modèle |
YJLV |
Tension nominale |
8,7kV, 10kV, 15kV, 20kV, 26kV, 33kV, 35kV |
|
Matériau conducteur |
Aluminium |
Isolation / Veste |
XLPE/PVC |
|
Température de fonctionnement |
90 degrés |
Couleur |
Noir |
|
Coupe transversale |
1,5 mm²–630 mm² (personnalisable) |
Cœur |
1/2/3/4/3+1/5/3+2/4+1 |
|
Type d'armure |
SWA/STA/AWA/ATA (personnalisé) |
Type de tension |
BT / MT / HT |
|
Quantité minimum de commande |
100 mètres |
Certifications |
CCC, OIN, CE |
|
Service personnalisé |
OEM et ODM pris en charge |
Origine |
Hebei, Chine |
|
Application |
Distribution d'énergie, photovoltaïque, centrale électrique |
Type de câble |
Câble blindé à noyau en aluminium |
Caractéristiques
La température de fonctionnement est la température de fonctionnement nominale maximale du conducteur, qui est de 90 degrés ; la température maximale lors d'un court-circuit ne doit pas dépasser 250 degrés et la durée ne doit pas dépasser 5 secondes ; la température d'installation et de pose est la température minimale d'installation et de pose des câbles, qui n'est pas inférieure à 0 degré ; pour les câbles posés à l'air-, la température ambiante est de 40 degrés ; pour les câbles posés au sol-, la température ambiante est de 25 degrés.
|

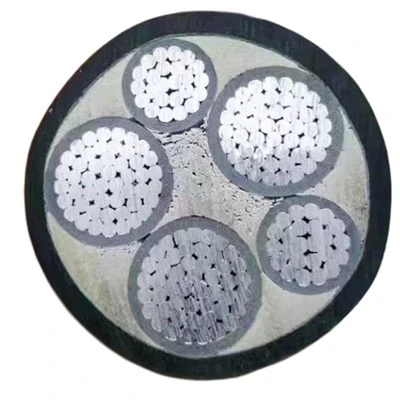

Spécifications et paramètres du câble à gaine PVC isolé en XLPE à noyau unique en aluminium |
|||||
|
Section transversale nominale-surface |
Épaisseur de l'isolation |
Épaisseur de la gaine |
Environ dans l'ensemble |
Env. poids |
Résistance CC maximale du conducteur à 20 degrés |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Principaux avantages et scénarios d'application
Le câble de conduction en aluminium se caractérise par son conducteur en aluminium de haute-pureté, qui réduit non seulement les pertes de transmission de puissance, mais également les coûts d'approvisionnement, ce qui en fait un choix-rentable pour les acheteurs internationaux. En tant que câble professionnel à haute armure, sa structure d'armure personnalisable (SWA/STA/AWA/ATA) offre une forte protection mécanique, empêchant les dommages dus aux impacts externes, à la compression et à la corrosion pendant l'installation et le fonctionnement. La combinaison de la double isolation XLPE et de la gaine PVC améliore les performances d'isolation et la résistance à l'usure, garantissant une transmission de puissance sûre et stable même dans des environnements industriels difficiles.
Avec une plage de sections transversales de 1,5 mm² à 630 mm² et des configurations à conducteurs multiples, le câble de conduction en aluminium peut être adapté pour répondre aux besoins spécifiques des projets BT, MT et HT. Ce câble à haute armure est largement utilisé dans les systèmes de distribution d'énergie, les projets d'énergie photovoltaïque et les centrales électriques, fournissant un support d'alimentation fiable pour les projets industriels à grande-et les scénarios de transmission d'énergie de petite-à-moyenne puissance. Soutenu par des services OEM et ODM et un MOQ de 100- mètres, il offre des options d'approvisionnement flexibles et rentables aux acheteurs industriels mondiaux, les aidant à réduire les coûts des projets et à améliorer l'efficacité opérationnelle.
