Présentation du produit
Ce câble armé nu verrouillé en alliage d'aluminium est un câble d'alimentation basse tension-haute-performance spécialement conçu pour les applications industrielles, de construction, photovoltaïques, ferroviaires et de construction, avec une tension nominale de 0,6-1KV, répondant pleinement aux besoins de fonctionnement stable à long terme des conditions de travail complexes telles que la construction extérieure et la transmission d'énergie industrielle.
Le conducteur adopte un alliage d'aluminium à haute -conductivité AA8030, doté d'une résistance élevée au fluage, d'une flexibilité élevée, d'un allongement élevé et d'une résistance à la traction améliorée, ce qui évite efficacement les problèmes de contact lâche et de fracture causés par un fonctionnement à long-terme et une dilatation et une contraction thermiques, garantissant une connexion de circuit sûre et stable à tout moment.
Caractéristiques
- Conducteur:Conducteur en alliage d'aluminium compacté.
- Isolation:Polyéthylène à liaison croisée-ignifuge-avec propriétés ignifuges-et résistantes à l'humidité-.
- Couche d'armure :Double armure en ruban d'acier.
- Gaine:Polychlorure de vinyle (PVC) respectueux de l'environnement à 90 degrés (ignifuge).
|
Section transversale nominale du conducteur- |
Diamètre du conducteur |
Épaisseur de l'isolation |
Diamètre extérieur approximatif du câble |
Poids approximatif du câble |
Résistance CC des conducteurs à 20 degrés |
Capacité de transport de courant du câble |
|
mm2 |
mm |
mm |
mm |
kg/km |
Inférieur ou égal à Ω/km |
A |
|
3×25 |
6.00 |
4.5 |
34.81 |
1084 |
1.200 |
105 |
|
3×35 |
7.00 |
4.5 |
36.45 |
1195 |
0.868 |
132 |
|
3×50 |
8.40 |
4.5 |
40.15 |
1482 |
0.641 |
150 |
|
3×70 |
10.00 |
4.5 |
42.35 |
1669 |
0.443 |
185 |
|
3×95 |
11.60 |
4.5 |
47.78 |
2178 |
0.320 |
220 |
|
3×120 |
13.00 |
4.5 |
50.24 |
2420 |
0.253 |
245 |
|
3×150 |
14.60 |
4.5 |
52.97 |
2720 |
0.206 |
275 |
|
3×185 |
16.20 |
4.5 |
55.49 |
3013 |
0.164 |
315 |
|
3×240 |
18.40 |
4.5 |
62.04 |
3858 |
0.125 |
365 |
|
3×300 |
20.60 |
4.5 |
66.26 |
4417 |
0.100 |
410 |
|
3×400 |
23.80 |
4.5 |
71.45 |
5218 |
0.0778 |
455 |
|
3×500 |
26.60 |
4.5 |
79.77 |
6404 |
0.0605 |
500 |
Paramètres techniques de base
|
Catégorie de paramètre |
Spécification |
Catégorie de paramètre |
Spécification |
|
Numéro de modèle |
YJLHVS |
Tension nominale |
0,6/1KV |
|
Matériau conducteur |
Alliage d'aluminium AA8030 |
Matériau isolant |
XLPE (90 degrés) |
|
Type blindé |
Ceinture en acier double verrouillée |
Matériau de la veste |
PVC résistant aux radiations environnementales- |
|
Température de travail |
90 degrés |
Rayon de courbure |
7D |
|
Nombre de cœurs |
Personnalisation |
Taille |
Personnalisation |
|
Couleur |
Personnalisation personnalisée |
Quantité minimale de commande |
100 mètres |
|
Certificat |
CCC/ISO |
Lieu d'origine |
Hebei, Chine |
|
Principales fonctionnalités |
Haute résistance au fluage, résistant aux UV, installation sans pont- |
Application |
Distribution d'énergie, construction, photovoltaïque, industriel, ferroviaire, bâtiment |

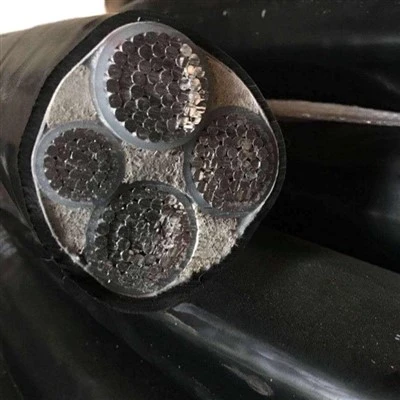

Structure du produit et caractéristiques techniques
Partie conductrice :
Fabriqué en alliage d'aluminium AA8030 à haute -conductivité, avec une résistance élevée au fluage, une flexibilité élevée, un allongement élevé et une résistance à la traction améliorée, garantissant une connexion électrique stable et sûre, aucun mauvais contact causé par le cycle thermique et les contraintes mécaniques.
Couche d'isolation :
Adopte un matériau en polyéthylène réticulé (XLPE) à 90 degrés, doté d'excellentes propriétés physiques, d'une résistance à la chaleur et d'une résistance au vieillissement exceptionnelles, permettant une réduction appropriée de l'épaisseur de l'isolation dans le but de garantir les performances de l'isolation. Il ne dégagera pas de gaz corrosifs ou toxiques lorsqu'il est brûlé et ses performances environnementales sont entièrement conformes aux normes et exigences modernes en matière de sécurité incendie.
Couche blindée :
Utilise une armure nue à double ceinture en acier à haute résistance, avec une forte résistance à la pression et aux chocs, peut résister à une pression mécanique externe importante, adaptée à l'enfouissement direct et à la pose dans un environnement complexe, pas besoin de pont ou de tuyau de protection supplémentaire, réalisant une installation sans pont-.
Couche de gaine :
Fabriqué en PVC respectueux de l'environnement -résistant aux radiations, avec une bonne résistance à la corrosion, une résistance aux acides et aux alcalis, une résistance à l'humidité, adapté à un plus large éventail de scénarios d'application, une longue durée de vie, pas facile à vieillir et à fissurer.
Avantages principaux
La structure en aluminium blindé résistant aux UV confère au câble une forte adaptabilité à l'extérieur, une résistance aux -ultraviolets, aux intempéries et au vieillissement, adaptée à une pose extérieure et exposée à long terme- ; La conception du câble de construction unique offre une grande flexibilité et une pose facile, permettant une installation sans pont-, réduisant considérablement les coûts et la période de construction.
Avec une couche blindée entrecroisée à haute résistance, une isolation XLPE hautes performances et une gaine en PVC respectueuse de l'environnement, ce câble allie sécurité, protection de l'environnement, durabilité et commodité de construction, répondant pleinement aux besoins standards élevés de la transmission d'énergie industrielle et de la construction technique extérieure.
