Présentation du produit

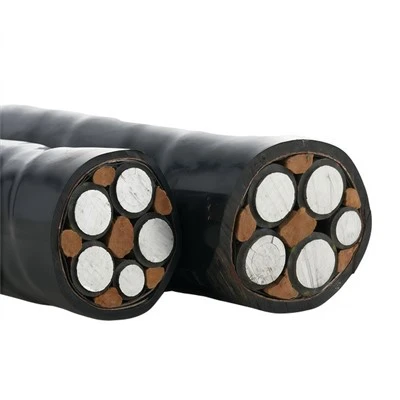

Ce câble en aluminium multicœur blindé basse tension YJLHVS est spécialement conçu pour la transmission d'énergie industrielle de haute -puissance et la construction technique extérieure, avec une tension nominale de 0,6/1 KV, spécification standard nationale de base 3+1 (3*300+1*150 mm²), équipé d'une couche d'isolation XLPE haute-densité + structure composite de gaine en PVC blindée.
Il présente une installation sans pont-et une grande flexibilité, adapté à une transmission d'énergie stable à long terme-dans les domaines de la distribution d'énergie, de la construction, du photovoltaïque, de l'industrie, des chemins de fer et d'autres scénarios, étant un câble spécial hautement adaptable pour les infrastructures d'ingénierie et l'alimentation électrique industrielle.
En tant que câble de courant industriel professionnel, il est optimisé pour les scénarios-électriques de haute puissance tels que les installations industrielles, les centrales photovoltaïques et les chemins de fer, avec une faible perte de transmission par conducteur et une capacité de transport de courant-qualifiée. Ce câble de construction extérieur est amélioré pour la résistance aux intempéries extérieures et la commodité de la construction, avec une excellente flexibilité pour une disposition directe sans pont.
S'appuyant sur un conducteur en aluminium de haute qualité-et une technologie blindée mature, le câble de courant industriel garantit une transmission d'énergie stable pour une alimentation électrique continue industrielle, et le câble de construction extérieure réduit considérablement les difficultés de construction en extérieur, couvrant entièrement tous les scénarios d'alimentation électrique industrielle et de construction extérieure.
Caractéristiques
- Conducteur:Conducteur en alliage d'aluminium compacté.
- Isolation:Polyéthylène à liaison croisée-ignifuge-avec propriétés ignifuges-et résistantes à l'humidité-.
- Couche d'armure :Double armure en ruban d'acier.
- Gaine:Polychlorure de vinyle (PVC) respectueux de l'environnement à 90 degrés (ignifuge).
|
Section transversale nominale du conducteur- |
Diamètre du conducteur |
Épaisseur de l'isolation |
Diamètre extérieur approximatif du câble |
Poids approximatif du câble |
Résistance CC des conducteurs à 20 degrés |
Capacité de transport de courant du câble |
|
mm2 |
mm |
mm |
mm |
kg/km |
Inférieur ou égal à Ω/km |
A |
|
3×25 |
6.00 |
4.5 |
34.81 |
1084 |
1.200 |
105 |
|
3×35 |
7.00 |
4.5 |
36.45 |
1195 |
0.868 |
132 |
|
3×50 |
8.40 |
4.5 |
40.15 |
1482 |
0.641 |
150 |
|
3×70 |
10.00 |
4.5 |
42.35 |
1669 |
0.443 |
185 |
|
3×95 |
11.60 |
4.5 |
47.78 |
2178 |
0.320 |
220 |
|
3×120 |
13.00 |
4.5 |
50.24 |
2420 |
0.253 |
245 |
|
3×150 |
14.60 |
4.5 |
52.97 |
2720 |
0.206 |
275 |
|
3×185 |
16.20 |
4.5 |
55.49 |
3013 |
0.164 |
315 |
|
3×240 |
18.40 |
4.5 |
62.04 |
3858 |
0.125 |
365 |
|
3×300 |
20.60 |
4.5 |
66.26 |
4417 |
0.100 |
410 |
|
3×400 |
23.80 |
4.5 |
71.45 |
5218 |
0.0778 |
455 |
|
3×500 |
26.60 |
4.5 |
79.77 |
6404 |
0.0605 |
500 |
Paramètres techniques de base
|
Catégorie de paramètre |
Spécification |
Catégorie de paramètre |
Spécification |
|
Numéro de modèle |
YJLHVS |
Tension nominale |
0,6/1KV |
|
Matériau conducteur |
Aluminium |
Matériau isolant |
XLPE |
|
Nombre de cœurs et taille |
3+1noyau (3*300+1*150 mm²) |
Type de câble |
Câble en aluminium blindé |
|
Veste |
PVC blindé |
Température de travail |
90 degrés |
|
Rayon de courbure minimum |
7D |
Couleur |
Personnalisation personnalisée |
|
MOQ |
100 mètres |
Taper |
Basse tension |
|
Principales fonctionnalités |
Pont-installation gratuite, grande flexibilité |
Lieu d'origine |
Hebei, Chine |
|
Application |
Distribution d'énergie, construction, énergie photovoltaïque, industriel, ferroviaire, bâtiment |
Nom du produit |
Câbles armés en chaîne |
Avantages principaux
Le câble de courant industriel est conçu pour un courant industriel élevé, avec une grande section de noyau 3+1, une capacité de transport de courant suffisante-et une faible perte de transmission, adapté à une alimentation électrique à long-haute-énergie dans les installations industrielles et les centrales photovoltaïques, une conductivité stable sans surchauffe.
Le câble de construction extérieure est optimisé pour la construction extérieure, avec une plus grande flexibilité que les câbles armés classiques, permettant une installation sans pont-pour réduire les coûts et la durée de construction, adaptable à l'infrastructure extérieure et au câblage du site.
L'isolation XLPE haute-densité présente une résistance d'isolation et une résistance à la rupture élevées, associée à une gaine en PVC blindée pour une résistance à l'extrusion et à l'usure-, adaptée aux environnements complexes intérieurs et extérieurs.
Rayon de courbure minimum 7D, excellentes performances de courbure, disposition flexible des coins, manipulation et pose pratiques, améliorant considérablement l'efficacité de la construction pour divers scénarios d'ingénierie.
Prise en charge de la personnalisation personnalisée des couleurs pour l'identification des lignes, MOQ faible de 100 mètres, adapté à la fois aux petits achats de construction et à l'approvisionnement en gros à grande échelle-, approvisionnement direct en usine avec une qualité stable.
