Présentation du produit

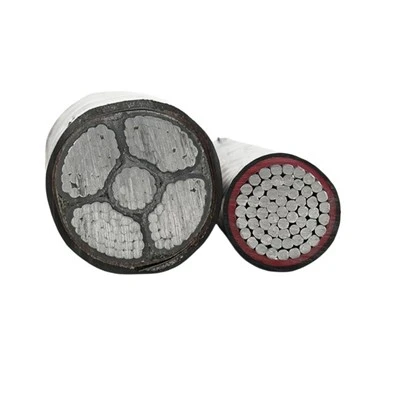

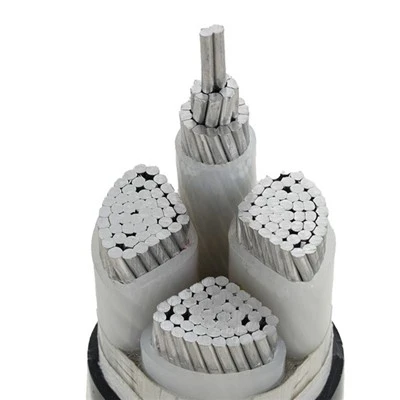

Le câble de la série YJLV est une solution haute-performances et rentables-conçue pour le transport d'énergie sur de longues-distances et les infrastructures industrielles-à grande échelle. En combinant des conducteurs en aluminium de haute-pureté avec une isolation en polyéthylène à liaison croisée chimique-(XLPE) et une gaine extérieure robuste en PVC, ce câble offre un équilibre optimal entre résistance mécanique, stabilité thermique et efficacité économique. Conçu principalement comme un câble à 4 -conducteurs, il s'agit du choix standard pour les systèmes de distribution triphasés à quatre fils, garantissant une fourniture d'énergie sûre tout en réduisant considérablement les coûts de matériaux et la complexité de l'installation.
Spécifications techniques
|
Élément de paramètre |
Spécification |
Élément de paramètre |
Spécification |
|
Numéro de modèle |
YJLV |
Tension nominale |
0,6/1kV (base) / 8,7kV, 10kV, 15kV, 20kV, 26kV, 35kV (en option) |
|
Matériau conducteur |
Aluminium |
Isolation/Veste |
XLPE/PVC |
|
Température de travail |
90 degrés |
Couleur |
Noir (orthographe corrigée) |
|
Coupe transversale |
Personnalisable (1,5 mm² ~ 630 mm²) |
Nombre de cœurs |
4 cœurs (standard) / 1/2/3/3+1/5/3+2/4+1 (personnalisé) |
|
Type d'armure |
SWA/STA/AWA/ATA (personnalisable) |
Niveau de tension |
BT / MT / HT |
|
Quantité minimale de commande |
100 mètres |
Certificats |
CCC, OIN, CE |
|
Service personnalisé |
OEM et ODM pris en charge |
Lieu d'origine |
Hebei, Chine |
|
Principales applications |
Distribution d'énergie, énergie photovoltaïque, centrale électrique |
Type de câble |
Câble blindé à noyau en aluminium |
Caractéristiques
La température de fonctionnement est la température de fonctionnement nominale maximale du conducteur, qui est de 90 degrés ; la température maximale lors d'un court-circuit ne doit pas dépasser 250 degrés et la durée ne doit pas dépasser 5 secondes ; la température d'installation et de pose est la température minimale d'installation et de pose des câbles, qui n'est pas inférieure à 0 degré ; pour les câbles posés à l'air-, la température ambiante est de 40 degrés ; pour les câbles posés au sol-, la température ambiante est de 25 degrés.
|
Spécifications et paramètres du câble à gaine PVC isolé en XLPE à noyau unique en aluminium |
|||||
|
Section transversale nominale-surface |
Épaisseur de l'isolation |
Épaisseur de la gaine |
Environ dans l'ensemble |
Env. poids |
Résistance CC maximale du conducteur à 20 degrés |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Avantages clés
Rentabilité supérieure-et légèreté :
L'utilisation de conducteurs en aluminium réduit considérablement le poids des câbles et les coûts d'approvisionnement par rapport au cuivre, ce qui en fait le choix idéal pour les projets d'infrastructure à grande échelle-conscients de leur budget, sans compromettre les performances.
Performances thermiques et diélectriques exceptionnelles :
L'isolation XLPE offre une résistance thermique exceptionnelle, permettant une température de fonctionnement continue de 90 degrés. En tant que câble à faible isolation très efficace, sa conception minimise la perte diélectrique et améliore l'efficacité de la transmission de puissance.
Protection mécanique robuste :
Disponible avec Steel Wire Armor (SWA) ou Steel Tape Armor (STA), ce câble offre une résistance supérieure à l'écrasement, à la tension et aux attaques de rongeurs. Cette durabilité le rend adapté à l’enfouissement direct et au routage complexe dans des environnements difficiles.
Personnalisation flexible :
Au-delà de la configuration standard à quatre noyaux en PVC, nous prenons en charge une personnalisation étendue, y compris des sections transversales-allant de 1,5 mm² à 630 mm² et diverses combinaisons de noyaux (par exemple, 3+1, 3+2) pour répondre aux exigences de charge spécifiques.
Applications
Les câbles YJLV sont largement utilisés pour les installations fixes dans les environnements intérieurs, les tunnels, les tranchées de câbles et les canalisations, ainsi que pour l'enfouissement direct en extérieur dans un sol meuble.
- Réseaux électriques urbains :Idéal pour les lignes principales de transport et de distribution, où sa légèreté simplifie l'installation aérienne.
- Industriel et minier :Parfait pour les systèmes de distribution d’énergie dans les grandes usines ; les caractéristiques du câble à faible isolation garantissent un fonctionnement stable même dans des environnements électromagnétiques complexes.
- Énergie renouvelable :largement utilisé dans les centrales photovoltaïques et éoliennes pour les circuits collecteurs et le transport d'énergie.
- Projets d'infrastructures :Largement déployé dans les chemins de fer, les ponts et les chantiers de construction pour les réseaux d'alimentation électrique temporaires ou permanents, où la conception standard à quatre noyaux en PVC correspond parfaitement aux-exigences d'alimentation triphasée des équipements industriels.
